Видеоэндоскоп: устройство, типы, выбор прибора. Особенности правильного использования

Видеоэндоскоп – это устройство, позволяющее обследовать труднодоступные места. Его используют в медицине, а также для поиска неисправностей в различных устройствах, например, в автомобилях.

Как выглядит и работает видеоэндоскоп

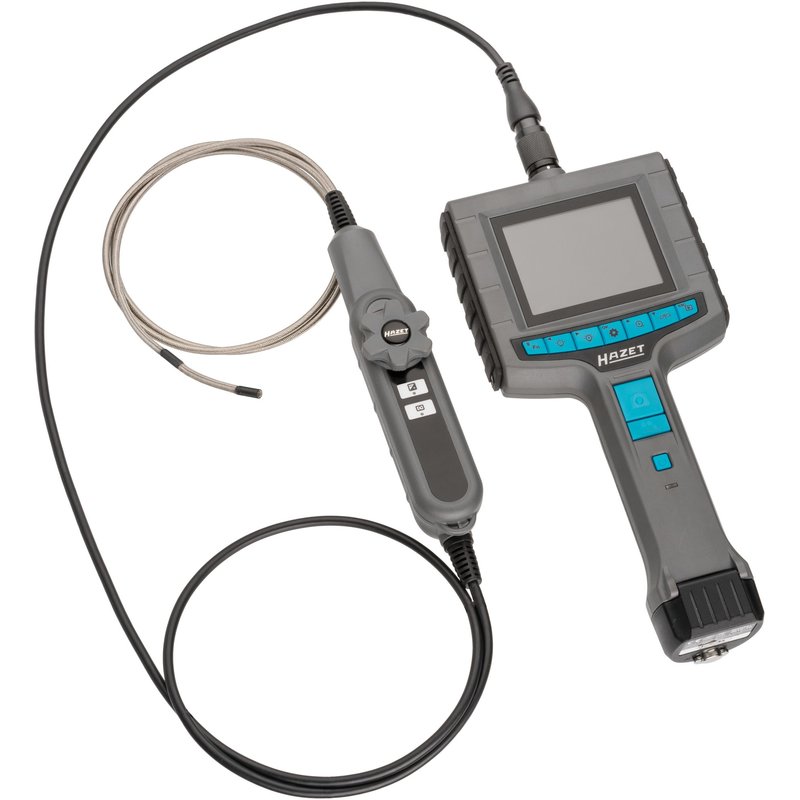

Эндоскопы состоят из четырех элементов:

  • Корпус – пластиковый или металлический короб с дисплеем и механизмом управления. У некоторых эндоскопов корпус отсутствует, такие устройства подключают к ноутбуку или смартфону.
  • Трубка – гибкая часть эндоскопа для введения в место обследования.
  • Дистальная головка – наконечник трубки с видеокамерой и подсветкой.
  • Экран – дисплей, на котором можно увидеть исследуемую область.

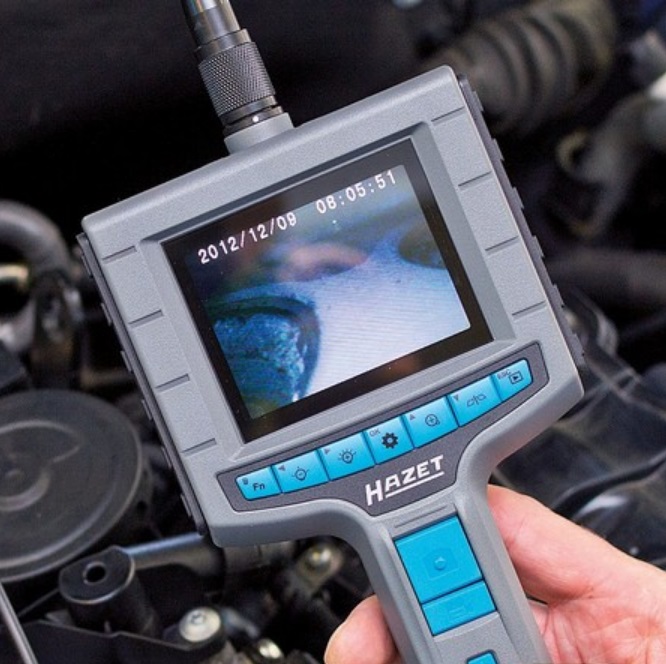

Видеоэндоскоп работает достаточно просто. Дистальную головку с помощью трубки аккуратно подводят к месту, которое нужно обследовать, а видеокамера транслирует изображение на экран.

Так как эндоскоп используется для работы в узких и труднодоступных местах, большое значение имеют размеры устройства. Чтобы сделать аппарат более компактным, источник света не устанавливают на дистальную головку. В таком случае осветить исследуемую область помогают приборы, к которым подключают эндоскоп. Однако есть модели, в которых светодиод закреплен на самой дистальной головке.


Разновидности эндоскопов

Здесь видеоэндоскопы можно разделить на две группы:

  1. Технические – используются для проведения диагностики в сложных технических механизмах, позволяют изучить состояние устройства без его разборки. Также к помощи технических эндоскопов нередко прибегают правоохранительные органы. Например, таможенные службы проверяют эндоскопом содержимое подозрительных предметов.

Такие эндоскопы очень прочные и способны к длительной эксплуатации.

В свою очередь технические эндоскопы также разделяются на три вида в зависимости от сферы применения: промышленные, автомобильные, авиационные.

  1. Медицинские – используются для диагностики и лечения полых внутренних органов.
Читайте здесь:   Генератор дыма: мастер-класс изготовления в домашних условиях своими руками

Медицинские эндоскопы делятся на три типа:

  • Смотровые – предназначены для диагностики пациента.
  • Операционные – используются при хирургических операциях, позволяют избежать больших полостных разрезов.
  • Биопсические – применяются для изъятия небольшого количества ткани или другого биоматериала во время процедуры биопсии.

Медицинские эндоскопы отличаются от технических большей гибкостью конструкции, мягкими материалами и отсутствием металлических элементов на вводимой трубке. Главная задача здесь – провести максимально полное обследование без вреда для пациента.

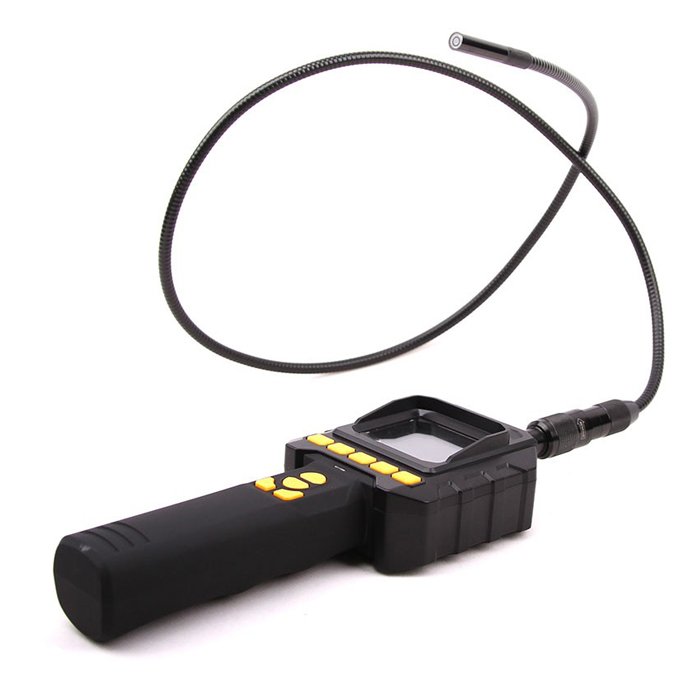

Кроме сферы применения, эндоскопы различаются конструкциями вводимой трубки: они бывают жесткими и гибкими. Эндоскопы с жесткими стальными трубками менее практичны из-за ограниченной видимой зоны обследования. Гибкие трубки напротив, позволяют исследовать даже самые труднодоступные места.

Как выбрать эндоскоп

При выборе видеоэндоскопа обращают внимание на следующие факторы:

  • Длина трубки. Её необходимо выбирать, отталкиваясь от цели применения эндоскопа. Так для осмотра деталей автомобиля будет достаточно 1,5-2 м, а для промышленного оборудования необходимы более длинные трубки.
  • Толщина трубки. Также зависит от области применения эндоскопа. Трубка должна свободно проходить в исследуемый объект. Универсальная толщина – 6-8 мм, она подходит практически для любой техники.
  • Угол обзора. Чем он больше, тем дороже эндоскоп. Но и возможности у такой техники выше.
  • Защищенность. На долговечность устройства влияют материалы, из которого он изготовлен, и условия его эксплуатации.
  • Камера. От качества камеры зависит точность выводимой на экран картинки.
  • Управление. Эндоскоп может иметь автономное управление и собственный дисплей. Либо управляться с помощью стороннего устройства: ноутбука или смартфона.

Лучшие жесткие технические эндоскопы

  1. jProbe ST:
  • бюджетная модель (стоимость до 20 000 руб.);
  • угол наклона трубки 180 градусов;
  • управляется с помощью стороннего устройства;
  • собственная подсветка на дистальной головке.
  1. PCE RVE 30:
  • профессиональный эндоскоп (стоимость до 70 000 руб.);
  • автономное управление;
  • маленький угол обзора;
  • встроенный микрофон;
  • работает от батареек;
  • собственная подсветка.
Читайте здесь:   Как установить розетку: как правильно вмонтировать розетку в стену своими руками

Лучшие подвижные технические модели

  1. Q-417:
  • назначение – диагностика автомобиля (стоимость около 4 000 руб.);
  • возможно как автономное управление, так и с помощью стороннего устройства;
  • стационарная дистальная головка.
  1. IN-85-8mm-0,8метра flex:
  • работает от смартфона (стоимость около 15 000 руб.);
  • стационарная дистальная головка;
  • собственная подсветка;
  • высокое разрешение видео.

3. Q-410-8мм-1м-Dual:

  • две камеры на дистальной головке (стоимость до 35000 руб.);
  • собственная подсветка.

Таким образом, при выборе видеоэндоскопа необходимо учитывать область и условия применения, а также обращать внимание на его технические характеристики.
